Re: Pequeño proyecto

Mensajepor liquigas » 11 Feb 2015 09:45

jmanugo escribió:Cuando termine el trabajo pondré un "como se hizo" muy resumido.
No se si lo he dicho antes pero los ladrillos están hechos a mano uno a uno, tienen 3x4 milímetros y de largo 8.

-hypo -hypo -shock -shock de 3x4mm y 8 de largo???, yo lo flipo, hay que tener paciencia para hacer esa miniatura tan precisa, si no soy capaz de soldar un transistor de 1,5x2,8mm . . . . -banghead -banghead



Avatar de Usuario
jmanugo
Usuario experto
Usuario experto
Mensajes: 960
Registrado: 23 Oct 2010 13:08
Ubicación: En un lugar de La Alcarria
Edad: 58
Contactar:
Estado: Desconectado

Re: Pequeño proyecto

Mensajepor jmanugo » 15 Feb 2015 16:32

Otro pequeño avance, ya queda menos.
Las próximas fotos con mejor cámara.
Imagen


Saludos.
José Manuel
Imagen

liquigas
Usuario experto
Usuario experto
Mensajes: 1942
Registrado: 16 Feb 2013 10:16
Edad: 36
Estado: Desconectado

Re: Pequeño proyecto

Mensajepor liquigas » 15 Feb 2015 17:17

:babeando: -hypo -crazy -fie



Avatar de Usuario
Loren
Usuario avanzado
Usuario avanzado
Mensajes: 453
Registrado: 18 Feb 2013 10:05
Ubicación: VNG
Edad: 54
Estado: Desconectado

Re: Pequeño proyecto

Mensajepor Loren » 15 Feb 2015 18:15

Cual foto auténtica! -notworthy



Avatar de Usuario
Bubikopf
Usuario avanzado
Usuario avanzado
Mensajes: 214
Registrado: 02 Ene 2014 01:05
Edad: 49
Estado: Desconectado

Re: Pequeño proyecto

Mensajepor Bubikopf » 19 Feb 2015 00:21

Vaya maravilla de trabajo.

Un saludo
Carlos



Avatar de Usuario
Bigote10
Usuario VIP
Usuario VIP
Mensajes: 2093
Registrado: 17 Ene 2013 14:07
Ubicación: Tres Cantos (Madrid)
Edad: 58
Estado: Desconectado

Re: Pequeño proyecto

Mensajepor Bigote10 » 19 Feb 2015 18:05

Solo se puede decir una cosa: Impresionante.



Avatar de Usuario
jmanugo
Usuario experto
Usuario experto
Mensajes: 960
Registrado: 23 Oct 2010 13:08
Ubicación: En un lugar de La Alcarria
Edad: 58
Contactar:
Estado: Desconectado

Re: Pequeño proyecto

Mensajepor jmanugo » 20 Feb 2015 18:32

Gracias compañeros.

Otro avance.

Imagen

Imagen

Imagen


Saludos.
José Manuel
Imagen

nen
Estado: Desconectado

Re: Pequeño proyecto

Mensajepor nen » 20 Feb 2015 20:40

Es ramas quedan muy bien.
Nen



reces
Usuario avanzado
Usuario avanzado
Mensajes: 104
Registrado: 22 Feb 2013 14:30
Edad: 55
Estado: Desconectado

Re: Pequeño proyecto

Mensajepor reces » 20 Feb 2015 21:25

Esto no es un mini proyecto , es un gran proyecto para el modelismo ,es para divulgarlo por toda la red.
Esperando más avances y como nó el paso a paso-
Gracias
-clapping



Avatar de Usuario
Loren
Usuario avanzado
Usuario avanzado
Mensajes: 453
Registrado: 18 Feb 2013 10:05
Ubicación: VNG
Edad: 54
Estado: Desconectado

Re: Pequeño proyecto

Mensajepor Loren » 21 Feb 2015 07:42

¡Chapeau! Eres el Antonio Lopez del modelismo ferroviario.

Saludos -wink



Avatar de Usuario
jmanugo
Usuario experto
Usuario experto
Mensajes: 960
Registrado: 23 Oct 2010 13:08
Ubicación: En un lugar de La Alcarria
Edad: 58
Contactar:
Estado: Desconectado

Re: Pequeño proyecto

Mensajepor jmanugo » 22 Feb 2015 14:44

Gracias compañeros.

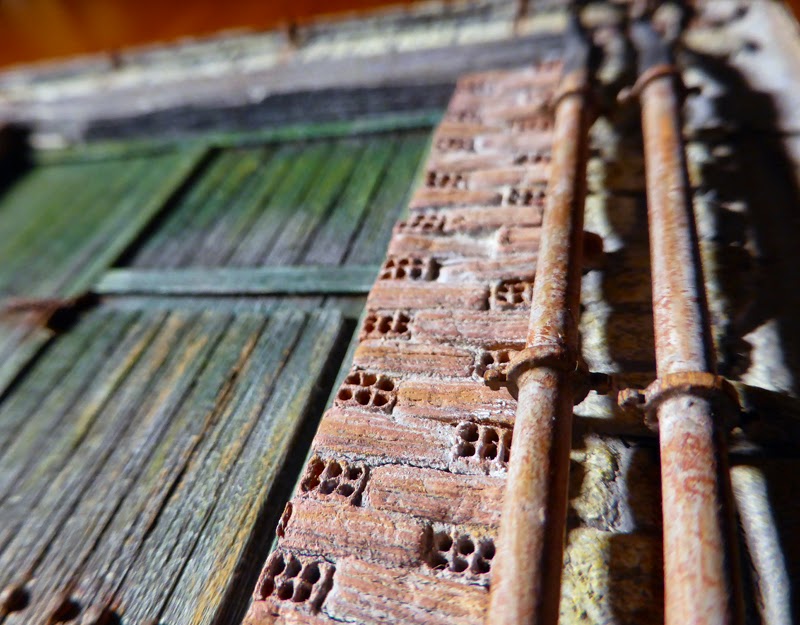

Fachada acabada, unas fotos de diferentes perspectivas y tipo de luz.
En la próxima entrega un breve resumen de como he hecho esta fachada.

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen


Saludos.
José Manuel
Imagen

Avatar de Usuario
Loren
Usuario avanzado
Usuario avanzado
Mensajes: 453
Registrado: 18 Feb 2013 10:05
Ubicación: VNG
Edad: 54
Estado: Desconectado

Re: Pequeño proyecto

Mensajepor Loren » 22 Feb 2015 20:23

A mi esto me supera. Es de un realismo impresionante. -notworthy -notworthy -notworthy -notworthy -notworthy



Avatar de Usuario
Carloslmp
Administrador del Sitio
Administrador del Sitio
Mensajes: 4692
Registrado: 26 Abr 2010 00:00
Ubicación: Manises (Valencia)
Edad: 54
Contactar:
Estado: Desconectado

Re: Pequeño proyecto

Mensajepor Carloslmp » 23 Feb 2015 12:37

Impresionante como siempre.

Si ya es maravilloso el trabajo a 1/87 subiendo el tamaño a 1/32 el resultado se sale de la escala de valoración.

Para no confundir paso el hilo a otras escalas.

saludos


Gracias por participar en el foro

http://www.carlosmurillo.es

Avatar de Usuario
frospel
Usuario avanzado
Usuario avanzado
Mensajes: 121
Registrado: 10 Ago 2010 17:00
Ubicación: Utebo
Edad: 54
Estado: Desconectado

Re: Pequeño proyecto

Mensajepor frospel » 23 Feb 2015 16:50

Hola tocayo.
Tu nos engañas, te has venido a mi pueblo y te has liado a fotografiar la puerta del corral de la tía Javiera.
Pero ¿es que no sabes nada que no sea de concurso? Hombre, para un poco o mete la pata en algo que nos está poniendo por los suelos.
Saludicos.
José Manuel.
PD. Gracias por enseñarnos a hacerlo.


Avatar: yo mismo en mayo de 1986, mediado el periodo como Ayudante Autorizado en prácticas de maquinista en Granada.

Avatar de Usuario
jmanugo
Usuario experto
Usuario experto
Mensajes: 960
Registrado: 23 Oct 2010 13:08
Ubicación: En un lugar de La Alcarria
Edad: 58
Contactar:
Estado: Desconectado

Re: Pequeño proyecto

Mensajepor jmanugo » 28 Feb 2015 14:09

Gracias compañeros.

Os voy a resumir brevemente el proceso para hacer este pequeño diorama de 14x16 cm (base por altura) de fachada y puesto sobre una base triangular de 10x12x16. El grosor es de 1,5cm.
Hay partes del proceso que no está documentado en fotos, y no es por otra cosa que vagancia mía, ya que últimamente me cuesta parar los procesos para sacar fotos.

Los ladrillos (casi todo el diorama) están hechos con poliestireno, en este caso SELITAC. Aunque pone en el envase que es de 5 mm de grosor, son de algo menos; de 4,6 aprox. Los ladrillos tienen 4x3 y 8 mm de largo, corté piezas de 4 mm de ancho, para obtener los 3 mm aplasté con los dedos. Antes de llegar a esta conclusión de corte, probé con toda la fuerza de mis dedos a aplastar el material y al ver la resistencia de este, obtuve el resultado que aplastando el material por la parte de los 4,6 mm se quedaba la pieza en 3 mm aproximadamente.

Imagen

Imagen

Imagen

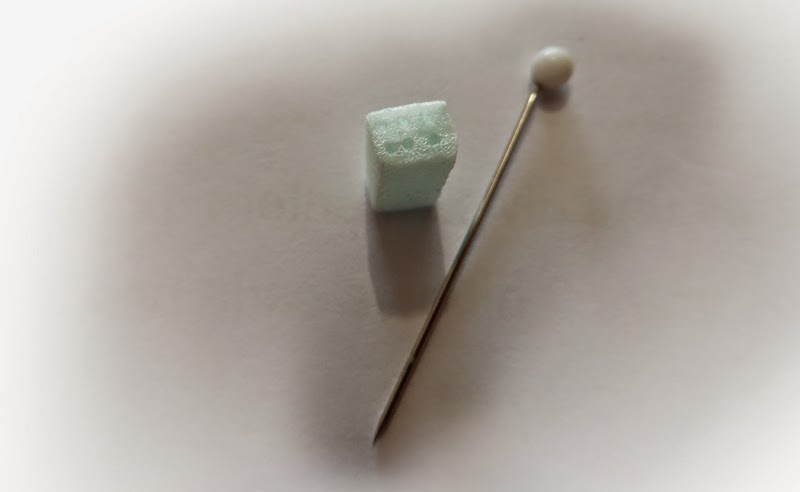

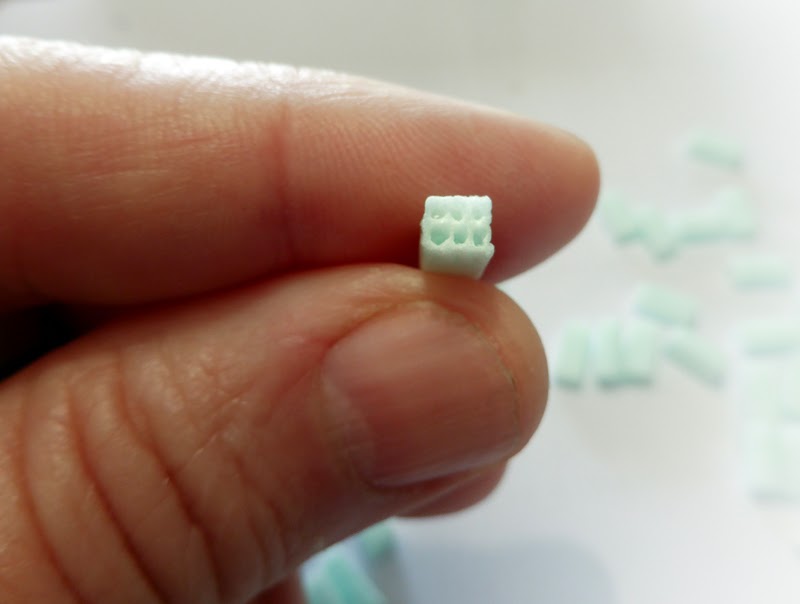

Para hacer los agujeros perforé con un alfiler los 6 orificios, utilicé una lima pequeña y cuadrada para hacerlos mas grande, con unas pinzas apreté entre sí los orificios para que el tabique divisorio entre ellos fuera lo más fino posible.

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Las estrías las resolví marcando con un cutter los laterales.

Imagen

Imagen

Las piezas que peor quedaban las reservaba para ponerlas donde menos se vieran según iba avanzando en la colocación de los ladrillos.
Utilicé como base el cartón de una caja, marqué el perímetro de la puerta para guiarme.

Imagen

Imagen

Todos los ladrillos colocados con la primera capa de pintura.

Imagen

El travesaño de madera son dos piezas de madera de balsa de 5 mm de grosor para conformar una pieza de de 1x1 cm y 11,5 cm de largo. Está envejecida de la misma forma que ya expliqué en este tutorial:
http://trainscape.blogspot.com.es/2013/09/madera-vieja-creosotada-podrida-muy.html

Imagen

Imagen

La puerta es madera de balsa: el marco de 3mm de grosor y el resto de 2 mm. El veteado lo hice con la punta muy fina de un lápiz.

Imagen

El tratamiento de la puerta tiene 4 fases:
1ª fase; el mismo procedimiento que está explicado en el enlace anterior.
2ª fase; una vez seco, pulvericé toda la puerta con laca para el pelo.
4ª fase; cuando la laca secó, pinté la puerta a pincel seco y siempre en dirección a las vetas.
5ª fase; ya seca la pintura con un pincel mojado en agua fui retirando parte de la pintura verde para dejar ver el estado lamentable de la madera. El pincel a utilizar en estos casos, viejo de pelos cortos y duros.
No hay proceso fotográfico de las fases.

Los remaches son cabezas de alfileres de costura, la cadena es eso, una cadena diminuta y el candado lo hice con una cartulina gruesa (de las de medicamento) y el pelo de un cepillo metálico.

Imagen

Las piedras son poliestireno de 3 mm de grosor cortadas con la forma que veis, las tallé con la punta de un bolígrafo.

Imagen

El cemento que utilicé para rellenar entre piedras y ladrillo, lo hice rallando barras de pastel de color del cemento y mezclando estos polvos con cola blanca diluida en agua hasta conseguir una pasta densa.
No hay documentación fotográfica del proceso.

Los cables, son cables reales de 0,6 mm de sección. Las abrazaderas están cortadas con una cortadora láser en una cartulina de 1 mm. La unión entre cables y el tubo, es un macarrón termo retráctil que encoje con el calor. El tubo es una tira de Evergreen de 3 mm de diámetro. La piedra del suelo es balasto muy fino. Los mechones, trepadoras y plantas, son de marcas comerciales.

Imagen

Imagen

Imagen

Imagen

Si hay algo que no he explicado o tenéis alguna duda, preguntar


Saludos.
José Manuel
Imagen
